Hier ist eine Vorschau auf die 3D-Halterung 999z zu sehen.
Diese Halterung ist ein 3D-Ausdruck aus Kunststoff und ist für
alle Sterne und Laternen geeignet, die auf die mittlere
Standardhalterung 999z aufgesteckt werden können.
Diese Halterung kann jetzt bei ebay gekauft werden:
http://ebay.us/MyWNLY?cmpnId=5338273189
|
![die ersten brauchbaren 3D-Ausdrucke für Halterung 999z](_0999z_3d/999z_3d_bld700/3D_ausdrucke.jpg)
Hier sind die ersten brauchbaren 3D-Ausdrucke für die Halterung 999z zu sehen.
Für eine Gebrauch sind jetzt nun noch geringfügige Änderungen notwendig.
Die ersten funktionstüchtigen Prototypen wurden mit Lüsterklemmen
und Bauelemte bestückt und erfolgreich getestet.

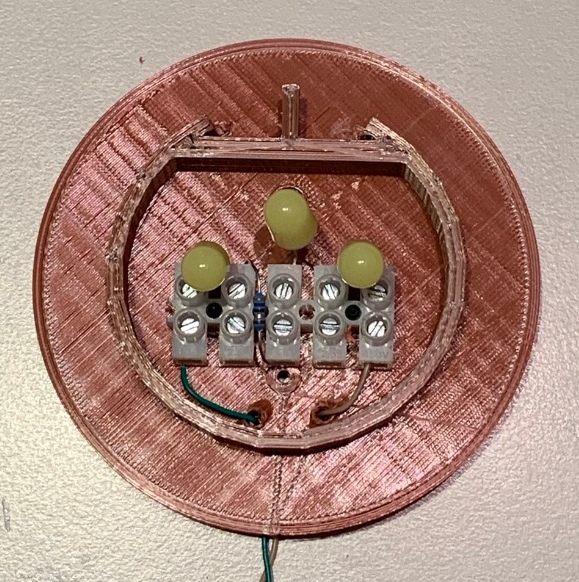

![999z_3d bestückt 12 Volt](_0999z_3d/999z_3d_bld700/999z_3d_12Volt_bld001.jpg)
Hier wurden auf der eingeschraubten Lüsterklemme drei
weiße LED's mit einen Vorwiderstand eingebaut.

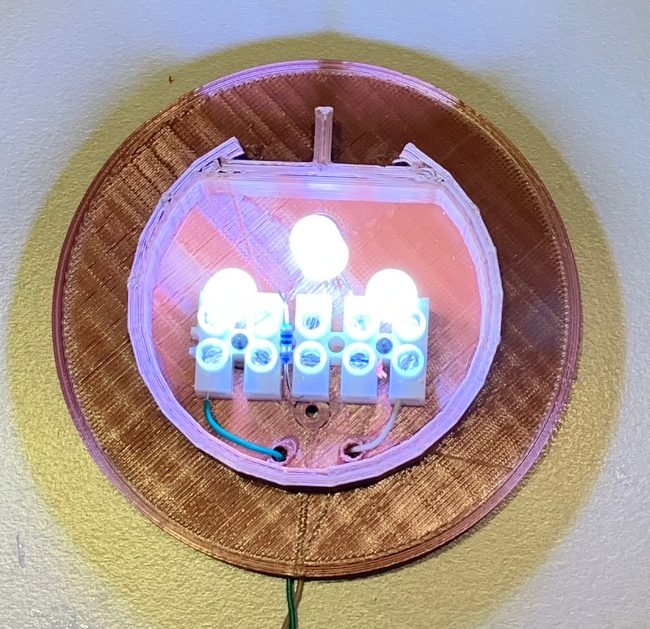

![999z_3d mit 12 Volt unter Spannung](_0999z_3d/999z_3d_bld700/999z_3d_12Volt_bld002.jpg)
Diese Halterung wurde mit 12 Volt getestet.
Die drei 360° LED's werden mit 80 mA angesteuert.

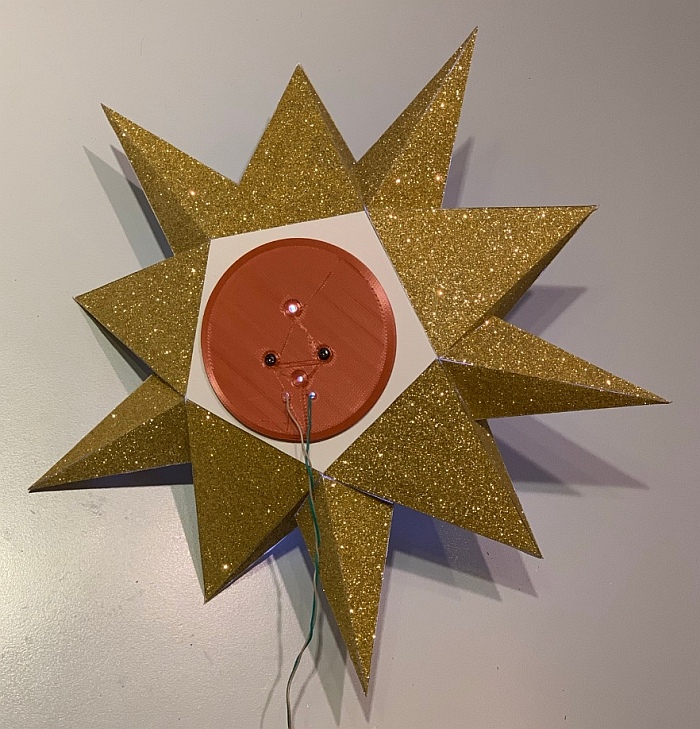

Das ist ausreichend um ein großen Stern auszuleuchten.

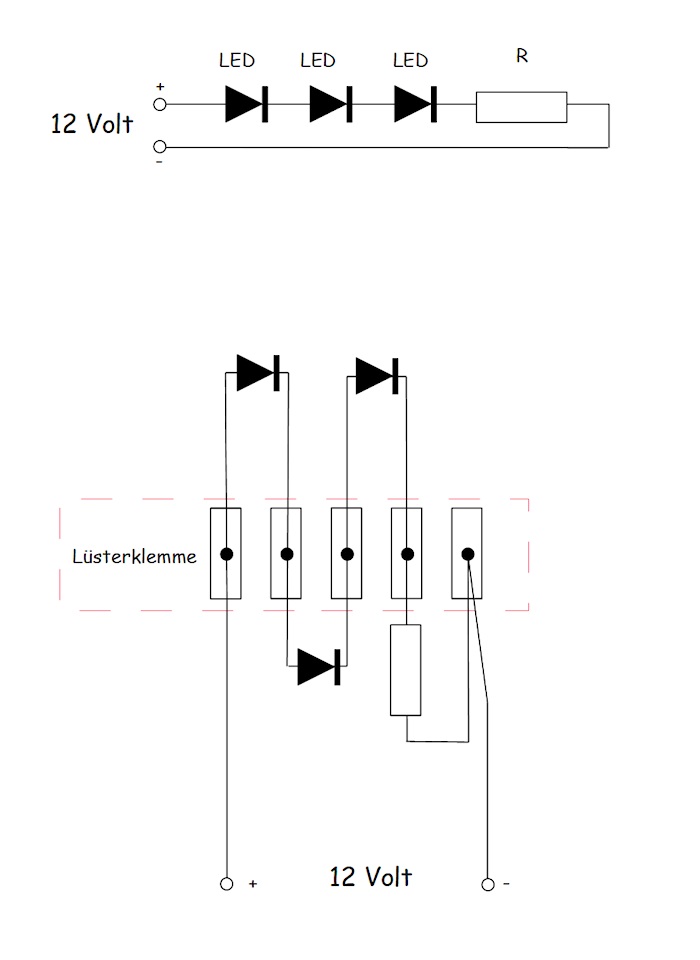

![Schaltung 999z 3d 12 Volt](_0999z_3d/999z_3d_bld700/Schaltung_999z_700.jpg)
Für kleinere Sterne sollten auch die recht preiswerten LED's für 20 mA ausreichen.
In jeden Fall muß der Vorwiderstand für die verwendeten LED's
sowie für die verwendete Spannungsquelle angepasst werden.
![Halterung 999z_3d mit Bauelemente für 5 Volt](_0999z_3d/999z_3d_bld700/999z_3d_usb_bld07.jpg)

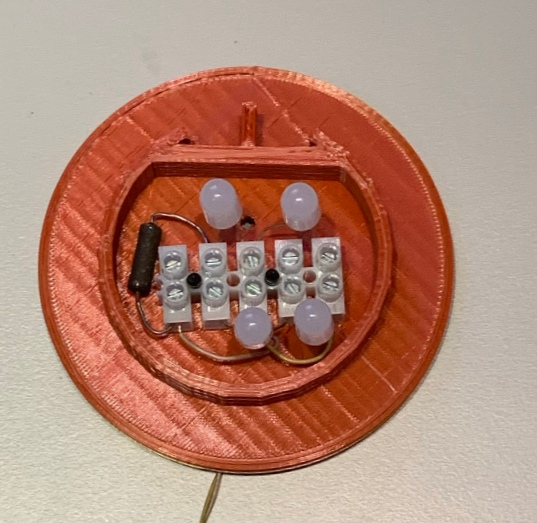

Hier ist die Halterung mit vier roten LED's und einen Vorwiderstand von 4,7 Ohm zu sehen.
Diese Schaltung ist für 5 Volt (USB) entwickelt und getestet worden.
Diese LED's können mit maximal 60 mA bei 1,9 Volt betrieben werden (360°-LED's).
Damit können große Sterne mit rotem Licht ausgeleuchtet werden.

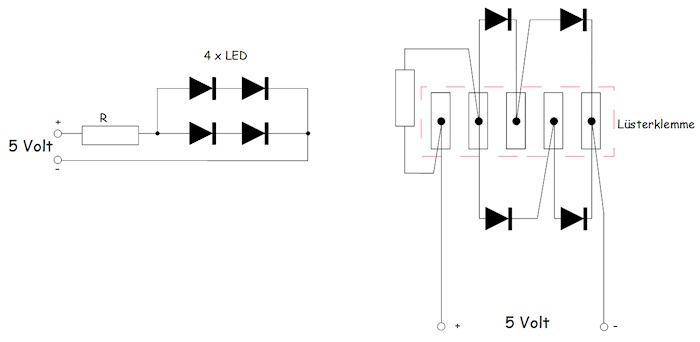

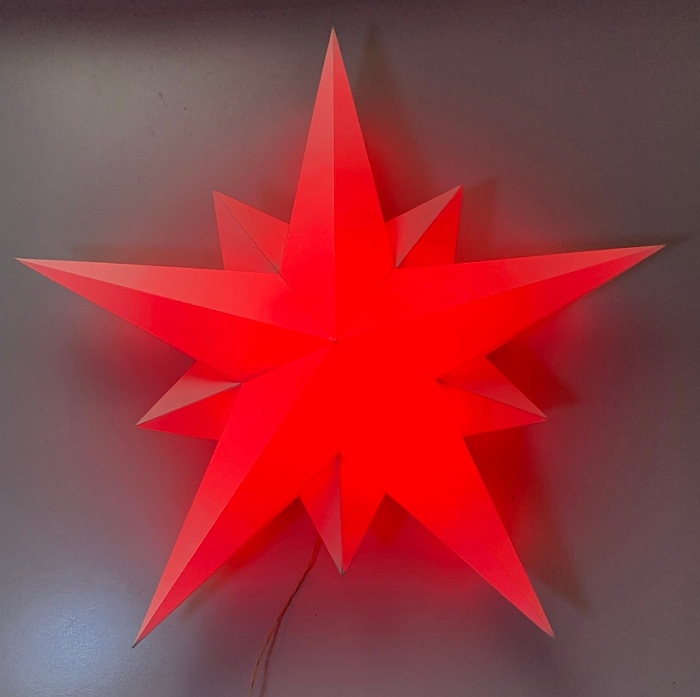

![Stern 935o mit der Halterung 999z 3d mit 5 Volt](_0999z_3d/999z_3d_bld700/999z_3d_usb_bld08.jpg)
Hier ist der Stern 935o mit der Halterung 999z mit der o. g. Schaltung mit 5 Volt zu sehen.
