Dieser Adapter wurde speziell für das Unterteil der Standlaternen 832f (Version 1.2 bis Version 1.6) entwickelt. Auf der oberen Fläche können LED-Segmente angebracht werden.

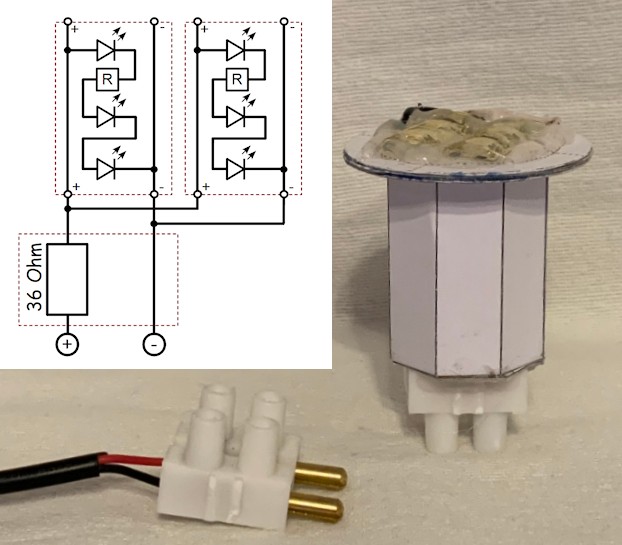

Hier wurden 12 Volt - LED-Segmente verwendet. Um eine übermäßige Erwärmung zu verhindern wurde ein 36 Ohm  Widerstand eingebaut. Für den Stromanschluß wurde eine Lüsterklemme (flexibel) verwendet (mit Stecker- und Buchsenteil). Das Buchsenteil der flexiblen Lüsterklemme wurde auf dem unteren Teil des Adapters angeklebt und angeschlossen.  An das Steckerteil der flexiblen Lüsterklemme wurde eine Buchse für 12 Volt mit Anschlußleitung angeschraubt.

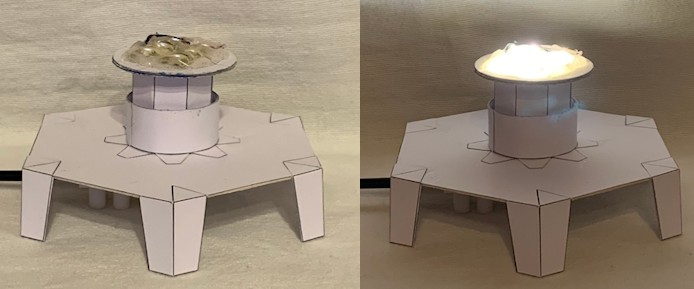

Im Bild: Der Adapter wurde in das Unterteil eingesteckt und angeschlossen.

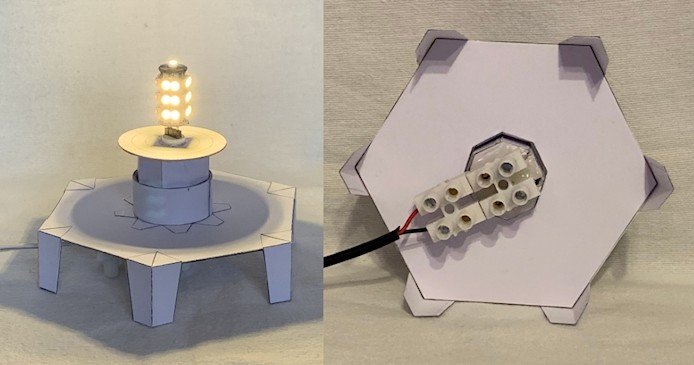

Im Bild
links: alternative Ausführung mit Sockelfassung
rechts: Ansicht des Unterteiles mit eingestecktem Adapter

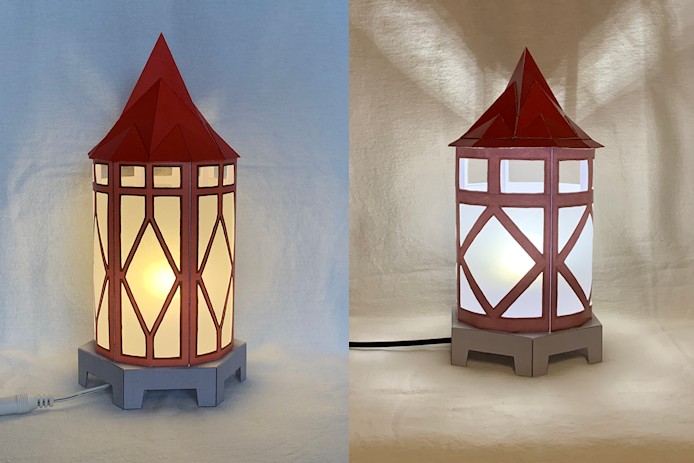

Im Bild:
links: Laterne 832f Version 1.5 mit Unterteil und Adapter mit Sockelfassung
rechts: Laterne 832f Version 1.0 mit Unterteil und Adapter mit LED-Segmenten
Der Adapter ist auch kompatibel zu folgenden Standlaternen:
831v Version 3.0, Version 4.0, Version 5.0, Version 5.2 und Version 6.0
831p Version 3.0
831x Version 1.0, Version 1.2, Version  3.0, Version 3.1 und Version 3.4
----------------------------------------------
Bastelbogen 832z
Adapter für Laternenunterteil 832f  (geeignet für 12 Volt)
Schwierigkeit S3, mittel   (Ø = 4 cm, H = 3,5 cm)
Seiten: 1 + 1     geeignet für 160g Papier und Pappe
erstellt am: 14.06.2020  Download
